Alinhamento de Eixos a Laser
Desalinhamento não quebra a máquina de uma vez. Ele consome rolamento, acoplamento e selo mecânico, um pouco a cada rotação.
Uma das falhas mais comuns e mais evitáveis em máquinas acopladas.
Desalinhamento entre eixos acoplados (motor-bomba, motor-redutor, motor-compressor) está entre as causas mais recorrentes de falha prematura em máquinas rotativas. É também uma das mais evitáveis, quando corrigida com o instrumento certo.

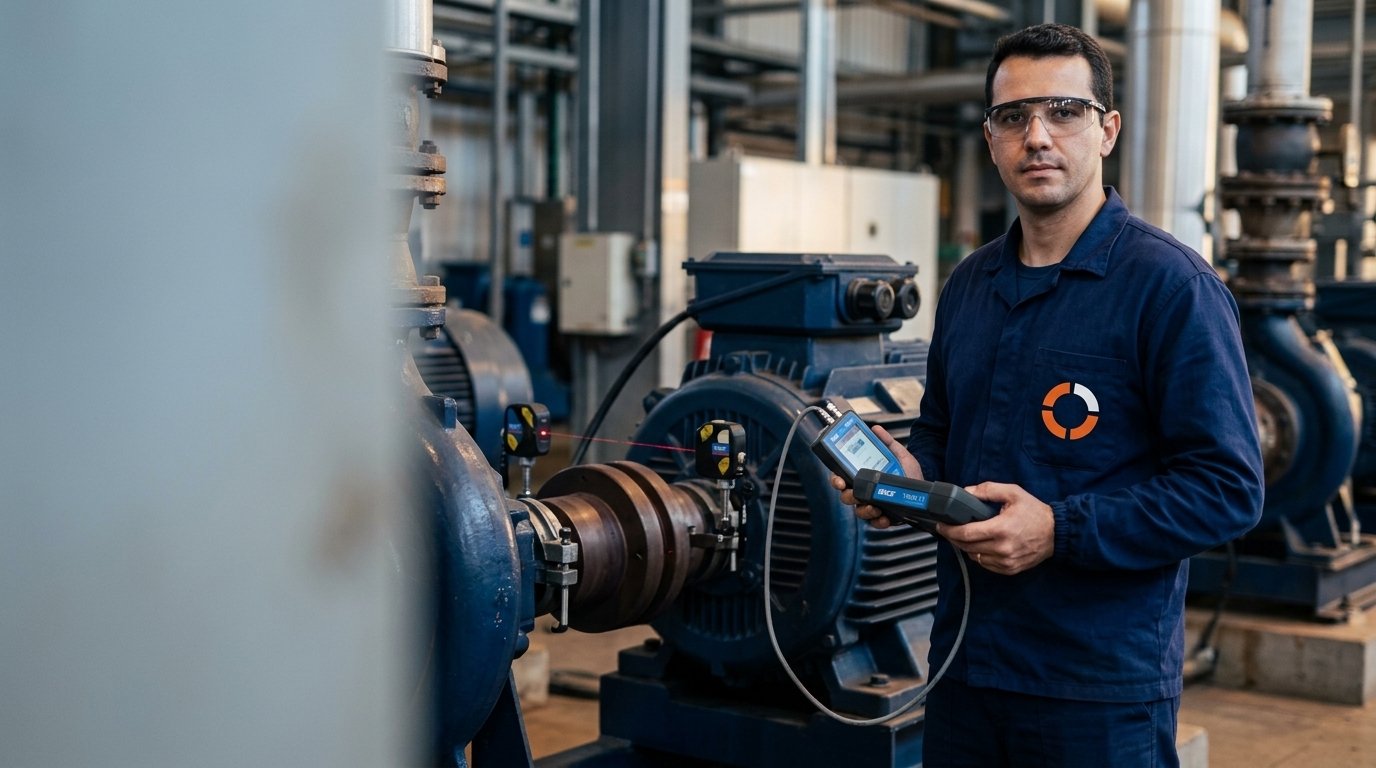

Medimos o desalinhamento angular e paralelo entre os eixos, nos planos horizontal e vertical, com sistema laser de alta precisão. A partir da leitura, calculamos os calços e ajustes necessários e corrigimos em campo, com verificação em tempo real até o conjunto entrar dentro da tolerância recomendada pelo fabricante.
Medição a laser
Levantamento do desalinhamento angular e paralelo nos planos horizontal e vertical com sistema laser.
Cálculo de correção
Definição dos calços e ajustes necessários em cada pé da máquina.
Correção em campo
Ajuste com verificação em tempo real, até o conjunto entrar dentro da tolerância especificada.
Certificado de alinhamento
Documento técnico com os valores finais, como evidência de qualidade do serviço executado.
O que isso muda na sua planta
Vida útil de rolamentos e acoplamentos
A correção elimina uma das principais cargas cíclicas responsáveis por falha prematura desses componentes.
Redução de consumo de energia
Desalinhamento aumenta o atrito interno do conjunto. Corrigir reduz consumo elétrico do motor.
Redução de vibração e ruído
Conjunto acoplado opera de forma mais suave e silenciosa.
Evidência técnica do serviço
Certificado com os valores medidos, antes e depois da correção.
Alinhamento a laser é melhor que régua e relógio comparador?+
Sim. A precisão é muito maior e o tempo de execução menor, especialmente em acoplamentos com maior distância entre mancais.
Toda máquina nova já sai alinhada de fábrica?+
Não necessariamente. O alinhamento final depende também da base, da fundação e do nivelamento realizados na instalação, que variam de planta para planta.
Com que frequência revisar o alinhamento?+
Recomendamos verificar após qualquer intervenção mecânica no conjunto, como troca de rolamento, acoplamento ou base, e periodicamente conforme a criticidade do ativo.
O diagnóstico começa com uma conversa técnica, não com uma venda.
Fale diretamente com a nossa equipe técnica sobre a criticidade dos seus ativos e a rota de monitoramento que faz sentido para a sua planta.
